Carte son : Asus Xonar HDAV 1.3, DeLuxe et Slim.

6250-copie

SOMMAIRE :

  1. Le Cinéma et la Musique HD à l’honneur.
  2. Présentation générale de la Xonar HDAV 1.3
  3. Fiche technique de la Xonar HDAV 1.3.
  4. présentation de la version DeLuxe.
  5. Présentation de la version Slim.
  6. Liens Tests, comparatifs, achats.

______________________________

Le Cinéma et la Musique HD à l’honneur sur votre PC.

Et un argument en moins pour les détracteurs du Home Cinéma PC. Jusqu’ici le problème de la gestion informatique du Home-Cinéma était le manque de possibilités pour profiter des pistes audio HD comme le le Dolby True HD, le Dts HD Master audio 7.1 . C’est chose faite avec la nouvelle Asus Xonar HDAV 1.3 DeLuxe, un produit aussi performant mérite plus d’explications, je vous proposerai des explications, des tests et des liens vers de bons revendeurs pour pouvoir comparer avant d’acheter, de vous guider pour le montage de ce  monstre de puissance.

Depuis que les ffdshows prennent en charges les codecs audio hd, on va voir de plus en plus de Mkv 1080p en Dts HD ou Tue HD d’où la nécessité de cartes son HD, bien-sûr cela vous permettra de profiter aussi de vos Blu-Rays et rips de DVD-Audio sur votre PC dans de vraies conditions HD. De plus quelques logiciels de lecture commencent à proposer le décodage de tels formats audio comme VLC 1.0.0, PowerDVD (associé à la carte son Auzentech X-Fi Home Theater 7.1.) et Arcsoft Total Media Theater associé à la Asus Xonar ici présente.

L’achat d’une carte son vous permet une expérience plus approfondie du Home Cinéma PC tout en allégeant l’utilisation de votre CPU. Les chipsets audio  intégrés aux cartes mère proposent des performances limités (sauf exceptions comme Intel G45 et GeForce 8200/8300/9300/9400), si vous êtes Audiophile et que comme moi un mauvais son vient gâcher votre écoute musicale ou votre immersion dans un film, que vous voulez à la fois pouvoir écouter de la musique HD en stéréo à 192Khz/24bits, ou un bon film en Dts HD Master Audio 7.1 à 192Khz/24bits/canal, la Asus Xonar Hdav 1.3 est votre carte.

Présentation de la Asus Xonar HDAV 1.3 .

Asus nous présente plusieurs possibilités de cartes son qui devraient pouvoir combler tous les cas de figures, d’attentes et de dimensions PC. Chacune de ces versions propose la prise en charge des formats audio Dts HD et True HD en 7.1 avec quelques variantes en fonction des modèles. Elles sont compatibles avec le système de protections audio Playback (PAPS) et Avanced Acces Content System (AACS).

Elles reprennent le principe de fonctionnement des amplis HD, à savoir le traitement de la vidéo grâce au Splendid HD, la possibilité de passer les flux audio HD et Vidéo HD par un seul câble HDMI 1.3 (bitstream*). Comme je vous disais plus haut peu de logiciels de lecture prennent en charge le décodage des flux audio HD en 7.1 en 192Khz/24bits , Asus livre un logiciel de lecture pour gérer ces formats : le Total Média Theater (ArcSoft) supporte la lecture des trois formats Blu-ray : MPEG-2 haute définition, AVC et VC1. Supporte également les autres formats HD comme WMV HD, Quicktime HD, DivX HD et H.264 HD.

Note :

  1. VLC 1.0.0, qui est déjà disponible à l’essaie, gère ces formats audio .
  2. *Bitstream : envoie du flux direct, sans traitement, à l’ampli qui traitera le son.
  3. Auzentech propose aussi une carte son du même acabit (7.1 analogique et HDMI 1.3, 192Khz/24bits, dts HD et True HD)

Côté design, personnellement je la trouve magnifique, classe, sobre avec connectiques plaquées or, les entrées sont lumineuses lorsqu’aucun câbles n’est branché, c’est presque à regretter que sur certaines config. PC les connexions se font à l’arrière. Par contre ses dimensions peuvent poser problèmes tant en hauteur qu’en profondeur, pour cela Asus a sorti une version Xonar HDAV 1.3 Slim aux dimensions plus réduites. Asus nous propose trois possibilités :

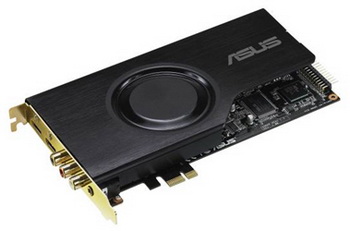

  • Asus Xonar HDAV 1.3 version « standard ». Prix : de 230 à 280 euros.

Asus Xonar HDAV 1.3 vendue seule

Caractéristiques :

  1. une carte son pour du 7.1 à 192Khz/24bits via HDMI vers ampli HD
  2. le support du Dts HD Master Audio et True HD via HDMI vers ampli HD.
  3. Compatibilité HDMI 1.3a, DVI 1.0, HDCP 1.2, PAPS et AACS
  4. Signal/bruit en sortie 120 Db, processeur audio (chipset)  Asus AV200.
  5. 24-bit D-A Conversion sources numériques : TI Burr-Brown PCM1796 *4 (123dB SNR, Max. 192kHz/24bit)
  6. 24-bit D-A Conversion sources analogique : Cirrus-Logic CS5381* 1 (120dB SNR, Max. 192kHz/24bit)
  7. Résolution 1080p, 48 bits/pixels, RGB, YCbCr, xvYCC, Splendid HD.
  8. Entrée et sortie S/pdif pour du Dts, Dolby et Wma pro. Entrée et sortie HDMI 1.3.
  9. Sortie analogique 2 x RCA, une entrée jack 3.5 mm (Line-In/Mic-In).
  10. Autres entrées analogiques (pour le tuner CD-IN/TV) : CD-In, Aux-In (prise 4 broches sur la carte)
  11. Sortie S/PDIF numérique : connecteur combo coaxial et optique à large bande. Supporte 192KHz/24bit.
  12. Entrée S/PDIF numérique : connecteur combo coaxial et optique à large bande. Supporte 192KHz/24bit (partagé avec Line/Mic In).
  13. Système d’exploitation : Windows Vista/XP (32/64 bit)/MCE 2005

Autres Fonctions :

  1. Splendid HD Video : La technologie Splendid Video améliore les couleurs et les contours et obtient ainsi une image brillante et vive.
  2. Technologies Dolby® :
    1. Dolby® Digital Live : Dolby Digital Live encode, via un seul et même câble S/PDIF, tout signal audio en temps réel vers un format Dolby Digital (AC3) 5.1 surround pour profiter au mieux de votre Home Cinéma.
    2. Dolby® Headphone : La technologie Dolby Headphone vous permet d’écouter de la musique, de regarder des films ou de jouer à vos jeux avec un système surround 5.1 même dans des écouteurs stéréo.
    3. Haut-parleurs Dolby® Virtual : La technologie Dolby Virtual propose un son surround 5.1 très réaliste et ce même avec seulement deux haut-parleurs.
    4. Dolby® Pro-Logic IIx : La technologie Dolby Pro-Logic II permet de transformer toute donnée stéréo native ou canal audio 5.1 en un canal 6.1 ou 7.1, créant ainsi un son surround naturel et continu.
  3. Technologies DTS® :
    1. DTS® Connect : contient l’encoder DTS Interactive et DTS Neo:PC. DTS Interactive encode, via le câble S/PDIF, tous les sons en “DTS 5.1 Surround”, un stream numérique à haut débit binaire.
    2. DTS Neo : PC convertit les sons audio stéréo en des sons surround de haute fidélité à 5.1 ou 7.1 canaux
  4. Smart Volume Normalizer™: Harmonise le volume de toutes les sources audio à un niveau constant et améliore les sons 3D.
  5. Xear 3D™ Virtual Speaker Shifter : Positionnement virtuel en 7.1 des hauts-parleurs
  6. Magic Voice™ : Modifie le son de votre voix pour les applications VOIP et le chat en ligne
  7. Fonctions Karaoké : Fonctionnalité Music Key-Shifting et effets d’échos
  8. FlexBass™ : Système de gestion des basses pour petites ou grandes enceintes
  9. Autres effets : Egalizeur de 10-bandes/27 effets environnement
  10. Moteurs de son 3D/APIs : Vista : DirectSound3D® GX 2.5, DirectSound® HW, DirectSound SW, A3D®1.0, modes génériques OpenAL , traitement du son 128 3D
  11. XP : DirectSound2.5 SW, A3D®1.0, modes génériques OpenAL, traitement du son 128 3D
  12. DirectX: DirectX 9.0 o supérieur pour la sortie 7.1 canaux

En version standard (non DeLuxe), un ampli HD est nécessaire pour restituer les formats audio HD tes que le Dts HD Master Audio et True HD. Elle présente une sortie (bitstream*) plus une entrée HDMI 1.3, pour vous permettre de brancher la sortie HDMI (ou DVI avec adaptateur) de la carte vidéo vers l’entrée HDMI de la carte son Asus, vous permettant de transférer les deux flux audio et vidéo sur un seul câble HDMI vers un ampli audio/vidéo et de profiter du traitement vidéo Splendid HD de la carte son Asus.

Bien-sûr vous n’êtes pas obligés de passer par la carte son et vous pouvez relier votre carte vidéo vers votre HD TV en direct, et la carte son en Coaxiale, Optique ou RCA, mais vous ne profiterez plus des DTS-HD et TrueHD. Le traitement Splendid HD ne traite que le 720p et le 1080p, une vidéo standard ne sera pas reconnue. Le traitement 24p est également pris en charge, natif  sur les modèles sortis en 2009 et sur mise à jour sur les modèles sortis en 2008.

La carte est accompagnée d’un logiciel pour l’ interface de configuration et gérer les options audio et vidéo, activer et désactiver les traitements, paramétrer et configurer vos enceintes, filtres etc.. l’interface est soignée, simple et complète.

  • Asus Xonar HDAV 1.3 version DeLuxe. Prix : de 260 à 300 euros

    carte fille Xonar H6 DAC

La version DeLuxe est accompagnée d’un carte fille : la Xonar H6 DAC pour permettre le décodage en 7.1 analogique (RCA) jusqu’à 192Khz/24bits. Les utilités de cette carte fille sont nombreuses, premièrement si vous n’avez pas d’ampli HD vous pouvez brancher un système d’enceintes pour profiter de l’analogique 7.1. Ensuite vous pouvez relier votre Asus en analogique à un ampli pour du LPCM à 192Khz/24bits non-compréssé. Le coffret propose aussi des adaptateurs Jack/rca pour brancher des enceintes en direct.

Cette configuration peut-être  intéressante pour du flux DSD (Super-Audio CD) convertit en LPCM 192Khz/24bits, pour des rips de DVD-Audio ou fichiers audio de haute qualité. On notera que pour un « simple » stéréo 192Khz/24bits la carte fille n’est pas nécessaire vu que la carte principale propose déjà une sortie stéréo analogique.

Note : la carte fille ne propose que 6 sorties analogiques s’appuyant sur les deux sorties analogique proposées par la carte mère donc 8 au total pour du 7.1.

  • Asus Xonar HDAV 1.3 Slim.

000000088630

Asus Xonar HDAV 1.3 version Slim

Il s’agit cette fois d’une carte à part entière qui fonctionne seul, elle à été mise au point pour intégrer des configuration PC plus étroites donc aux dimensions revus à la baisse. Elle est comme sa grande sœur basée sur le chipset audio Asus AV200, fonctionne grâce au logiciel de lecture Arcsoft Total Média Theater. Elle reprend les mêmes caractéristiques techniques à l’exception de l’absence de sortie RCA (analogique) donc pas de traitement analogique.

Elle propose donc deux HDMI 1.3 en entrée et en sortie (Bitstream*), et une sortie numérique coaxial pour du dts ou Dolby Digital ou Wma-pro. Il est donc indispensable de posséder un ampli HD qui décode le Dts HD Master Audio et le True HD pour avoir utilité d’une telle carte, on regrettera quand même une sortie optique. Cette carte vient de sortir le 21/05/2009, pas de prix annoncé pour l’instant.

Liens, achats, tests et comparatifs :

  1. TEST : un excellent test réalisé par mes confrères de Homemédia.fr
  2. Comparer : Les prix, toutes les cartes son Asus sur Prixdunet.com.
  3. Comparer : Les prix, toutes les Asus sur Numerama.com.
  4. Site Officiel Asus : fiches technique détaillée de toute les Xonar d’ Asus.
